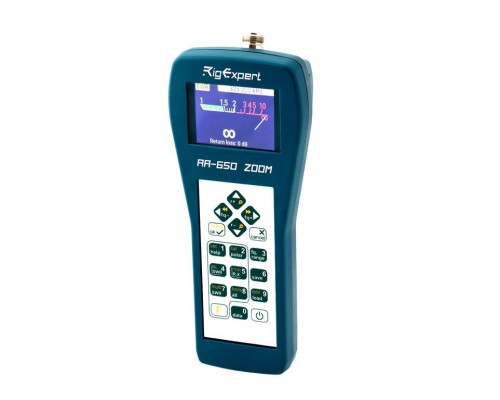

RigExpert AA-650 ZOOM антенний аналізатор

RigExpert AA-650 ZOOM – універсальний аналізатор антен і кабелів з функцією ZOOM та підтримкою TDR.

Пристрій дозволяє детально вимірювати КСХ, зворотні втрати, імпеданс, довжину кабелю, а також має вбудований режим рефлектометра (TDR) для аналізу ліній передачі.

Завдяки кольоровому TFT-дисплею (320×240) та функції ZOOM, аналіз результатів стає точним і зручним. Пристрій оснащений інтерфейсами USB і Bluetooth 4.2 LE, працює від батарей або через USB, має багатомовне меню, водозахищену клавіатуру, компактний корпус і набір корисних аксесуарів.

Діапазон частот: від 0,1 до 650 МГц

Введення частоти: роздільна здатність 1 кГц

Вимірювання для систем на 25, 50, 75, 100, 150, 200, 300, 450 і 600 Ом

Діапазон вимірювання КСХ: від 1 до 100 у числових режимах, від 1 до 10 у режимах діаграми

Діапазон R і X: 0…2000, -2000…2000

Режими відображення: КСХ, зворотні втрати, R, X, Z, L, C, величина та фазовий кут на одній частоті, діаграма КСХ (100 точок). Діаграма КСХ у фіксованих діапазонах HAM за регіонами IARU (100 балів), інструменти для кабелю (вимірювач швидкості та довжини кабелю, тюнер, діаграма втрат кабелю, діаграма імпедансу кабелю), TDR

Додаткове калібрування відкритого-короткого навантаження в режимах КСХ, R, X або графіка Сміта/полярної діаграми.

РЧ вихід:

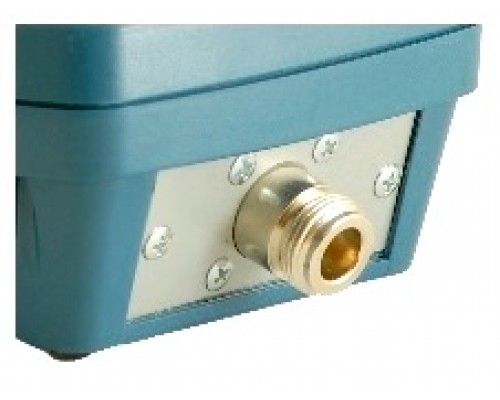

– Тип роз’єму: N

– Форма вихідного сигналу: квадратна, від 0,1 до 200 МГц. Для більш високих частот використовуються гармоніки основного сигналу.

– Вихідна потужність: -10 дБм (при навантаженні 50 Ом)

Потужність:

– Три батарейки 1,2 В, 1800…3000 мАг, Ni-MH типу AA

– Макс. 3 години безперервного вимірювання, макс. 2 дні в режимі очікування за умови використання повністю заряджених батарей

– Коли аналізатор підключений до ПК або адаптера постійного струму з роз’ємом USB, він отримує живлення від цих джерел

інтерфейс:

– кольоровий TFT-дисплей 320×240

– Клавіші 6×3 на водонепроникній клавіатурі

– Багатомовні меню та довідкові екрани (англійська – іспанська – японська)

– USB підключення до персонального комп’ютера

– Bluetooth версії 4.2 (однорежимний, клас B)

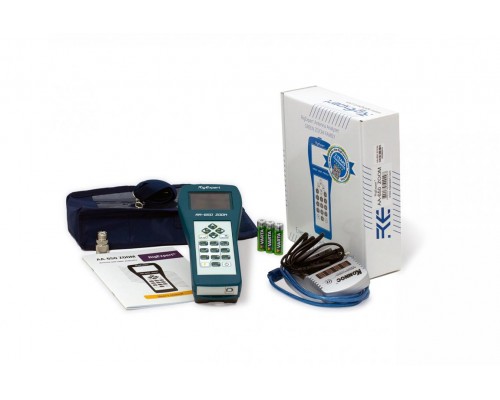

Аксесуари всередині коробки: м'який чохол, зарядний пристрій, акумуляторні батареї, кабель USB, адаптер N до UHF
