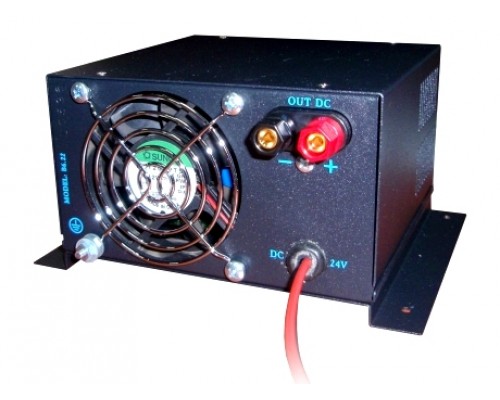

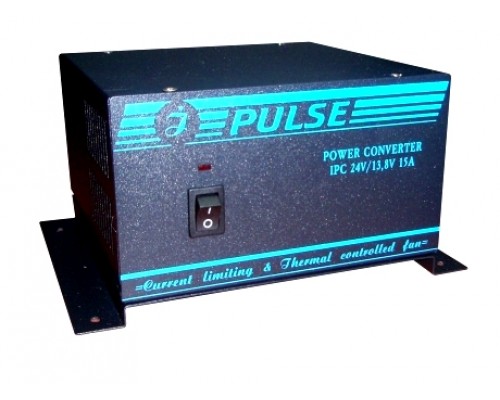

IPC 24V/13,8V 15A перетворювач напруги

Вхідна напруга: 24V

Вихідна напруга: 13.8V

Вихідний струм: 15A

Перетворювач напруги IPC 24V/13,8V 15A (далі – прилад) призначений для живлення різної радіоелектронної апаратури, аудіо-відеотехніки та інших споживачів енергії з напругою живлення 13,8 В від мережі постійного струму напругою 24 В.

Умови експлуатації:

- температура довкілля від 0С до +40С;

- відносна вологість 95% за температури +35С;

- Режим роботи – цілодобовий.

Основні технічні дані та характеристики:

Номінальне значення напруги живлення постійного струму 24 В.

Робочий діапазон напруги живлення постійного струму (21...28) В.

Допустимий діапазон напруги живлення постійного струму (20…30) В.

Вихідна напруга постійного струму Uвих (13,8×0,1)В.

Максимальний вихідний струм Iмакс 15А.

Нестабільність вихідної напруги при зміні напруги живлення у всьому робочому діапазоні та струмі навантаження 0,9 макс, не більше 1%.

Нестабільність вихідної напруги при зміні струму навантаження від 0 до 0,9 макс при номінальній напрузі живлення, не більше 1%.

Пульсація вихідної напруги в режимі стабілізації напруги, не більше 50мВ ефективного значення.

Пульсація вихідної напруги в режимі обмеження струму, не більше 100мВ ефективного значення.

Температурний дрейф вихідної напруги у режимі стабілізації напруги, трохи більше 0,02%/С.

Максимальний викид вихідної напруги при скиданні від 0,9 Iмакс до 0 в режимі стабілізації напруги, не більше 5%.

У приладі захист від перевантажень та коротких замикань здійснюється автоматично шляхом переходу з режиму стабілізації напруги в режим обмеження струму та навпаки.

За способом захисту людини від ураження електричним струмом прилад відповідає класу 01, а за ступенем захисту корпусом електричного обладнання – IP20.

Електрична міцність ізоляції між замкнутими вхідними клемами та корпусом приладу, між замкнутими вихідними клемами та корпусом приладу, а також між замкнутими вхідними та замкнутими вихідними клемами приладу, витримує без пробою випробувальну напругу 1000 В ефективного значення.

К.К.Д. приладу при максимальній вихідній потужності, щонайменше 0,8.

Габаритні розміри приладу (ШxВxГ) 190 x 95 x 170 мм.

Маса приладу, трохи більше 1,5 кг.
